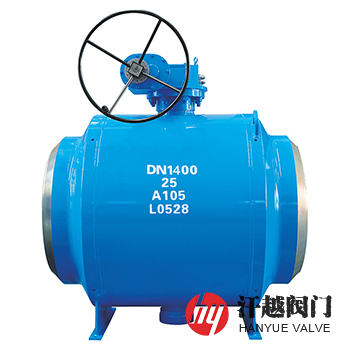

全焊接鍛鋼球閥產品概述
全焊接鍛鋼球閥是一種適用于公稱壓力PN16~PN160或Class150~Class900、公稱尺寸DN50 ~ DN1500或NPS2~NPS60，介質為原油、成品油和天然氣管線輸送系統用的法蘭連接和焊接連接全焊接球閥。其閥體內設有球體，球體的上下兩端分別設有襯板，球體上連接有閥桿，閥桿穿過設在閥體上端的壓蓋，在閥桿與閥體之間設有上軸套，其中，閥體與上軸套之間，閥體與閥蓋之間采用焊接連接。該閥通過焊接方式不僅完全避免了螺栓、螺母、墊片連接時可能發生的任何外漏，同時，由于中部無螺栓連接，使整個閥體的外徑尺寸有明顯的減小，降低了閥體、閥蓋的材料成本以及節省了中部所用的螺栓、螺母、墊片、O型密封圈等材料。本產品主要安裝在石油和天然氣工業各種系統的管路上，切斷或接通管路介質。
全焊接鍛鋼球閥部件材料
序號 | 部件名稱 | 材料名稱 | ||||
1 | 中 閥 體 | A105 | A182 F304 | A182 F304L | A182 F316 | A182 F316L |
2 | 連 接 體 | A105 | A182 F304 | A182 F304L | A182 F316 | A182 F316L |
3 | 球 體 | A105+ENP | A182 F304 | A182 F304L | A182 F316 | A182 F316L |
4 | 閥 座 | RPTFE、PTFE、TEFLON、NYLON、PPL、PEEK、DEVLON、不銹鋼+硬質合金 | ||||
5 | 閥 桿 | A182 F6a | A182 F304 | A182 F304L | A182 F316 | A182 F316L |
6 | 固 定 軸 | A182 F6a | A182 F304 | A182 F304L | A182 F316 | A182 F316L |
7 | 填 料 | 柔性石墨環、V形聚四氟乙烯、碳纖維編織 | ||||
8 | 填料壓板 | A105 | A182 F304 | A182 F304L | A182 F316 | A182 F316L |
9 | 接 盤 | A105 | A182 F304 | A182 F304L | A182 F316 | A182 F316L |
10 | 注 脂 閥 | A105 | A182 F304 | A182 F304L | A182 F316 | A182 F316L |
全焊接鍛鋼球閥技術規范
公稱壓力Class | 150 | 300 | 600 | 900 | 1500 |
殼體試驗壓力(MPa) | 3.0 | 7.5 | 16.5 | 22.5 | 39.0 |
液體高壓密封試驗壓力(MPa) | 2.2 | 5.5 | 12.1 | 16.5 | 28.6 |
氣體低壓密封試驗壓力(MPa) | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 |
設計制造 | GB/T 30818-2014、API 6D-2014 | ||||
結構長度 | GB/T 30818-2014、API 6D-2014 | ||||
連接法蘭 | JB/T 79、GB/T 9113、HG/T 20592、HG/T 20615、SH/T 3406、ASME B16.5等 | ||||
對焊端部 | 按GB/T 12224-2015或ASME B16.25-2017規定或按訂貨合同要求 | ||||
檢驗試驗 | GB/T 30818-2014、API 6D-2014 | ||||
全焊接鍛鋼球閥外形尺寸
公稱壓力 Class | 公稱尺寸 NPS | 尺寸 | ||||
d | L(RF) | L(BW) | L(RTJ) | H | ||
600 | 2 | 49 | 292 | 292 | 295 | — |
3 | 74 | 356 | 356 | 359 | — | |
4 | 100 | 432 | 432 | 435 | — | |
6 | 150 | 559 | 559 | 562 | — | |
8 | 201 | 660 | 660 | 664 | — | |
10 | 252 | 787 | 787 | 791 | — | |
12 | 303 | 838 | 838 | 841 | — | |
14 | 334 | 889 | 889 | 892 | — | |
16 | 385 | 991 | 991 | 994 | — | |
18 | 436 | 1092 | 1092 | 1095 | — | |
20 | 487 | 1194 | 1194 | 1200 | — | |
24 | 589 | 1397 | 1397 | 1407 | — | |
900 | 2 | 49 | 368 | 368 | 371 | — |
3 | 74 | 381 | 381 | 384 | — | |
4 | 100 | 457 | 457 | 460 | — | |
6 | 150 | 610 | 610 | 613 | — | |
8 | 201 | 737 | 737 | 740 | — | |
10 | 252 | 838 | 838 | 841 | — | |
12 | 303 | 965 | 965 | 968 | — | |
14 | 322 | 1029 | 1029 | 1038 | — | |
16 | 373 | 1130 | 1130 | 1140 | — | |
18 | 423 | 1219 | 1219 | 1232 | — | |
20 | 471 | 1321 | 1321 | 1334 | — | |
24 | 570 | 1549 | 1549 | 1568 | — | |
1500 | 2 | 49 | 368 | 368 | 371 | — |
3 | 74 | 470 | 470 | 473 | — | |
4 | 100 | 546 | 546 | 549 | — | |
6 | 144 | 705 | 705 | 711 | — | |
8 | 192 | 832 | 832 | 841 | — | |
10 | 239 | 991 | 991 | 1000 | — | |
12 | 287 | 1130 | 1130 | 1146 | — | |
14 | 315 | 1257 | 1257 | 1276 | — | |
16 | 360 | 1384 | 1384 | 1407 | — | |
18 | 406 | 1537 | 1537 | 1559 | — | |
20 | 454 | 1664 | 1664 | 1686 | — | |
2500 | 2 | 42 | 451 | 451 | 454 | — |
3 | 62 | 578 | 578 | 584 | — | |
4 | 87 | 673 | 673 | 683 | — | |
6 | 131 | 914 | 914 | 927 | — | |
8 | 179 | 1022 | 1022 | 1038 | — | |
10 | 223 | 1270 | 1270 | 1292 | — | |
12 | 265 | 1422 | 1422 | 1445 | — | |
以上為ASME B16.5標準法蘭連接固定球球閥尺寸。如需其他尺寸，請來電咨詢！ | ||||||
全焊接鍛鋼球閥結構圖
如果你需訂購我廠全焊接球閥產品，咨詢時煩請注明產品型號，如無法提供型號數據，請說明公稱通徑、公稱壓力、閥體和內件材質、介質溫度、端部連接形式、執行器機構類型，本產品有手動、氣動、電動等，可按客戶需求定制。
